ZZBG500瓦斯管道输送自动阻爆装置

产品详情

功能概述

ZZBG500瓦斯管道输送自动阻爆装置是我公司根据《AQ 1073-2009瓦斯管道输送自动阻爆装置技术条件》的技术要求和特点而设计制造的。

阻爆装置安装于瓦斯管道或易燃易爆的化工气体输送管道,当瓦斯管道内发生燃烧或爆炸时,通过对爆炸火焰、压力等信息的探测,控制阻爆阀门瞬时关闭,及时阻断燃烧火焰和爆炸波在管道内的进一步传播,保证煤矿安全生产。

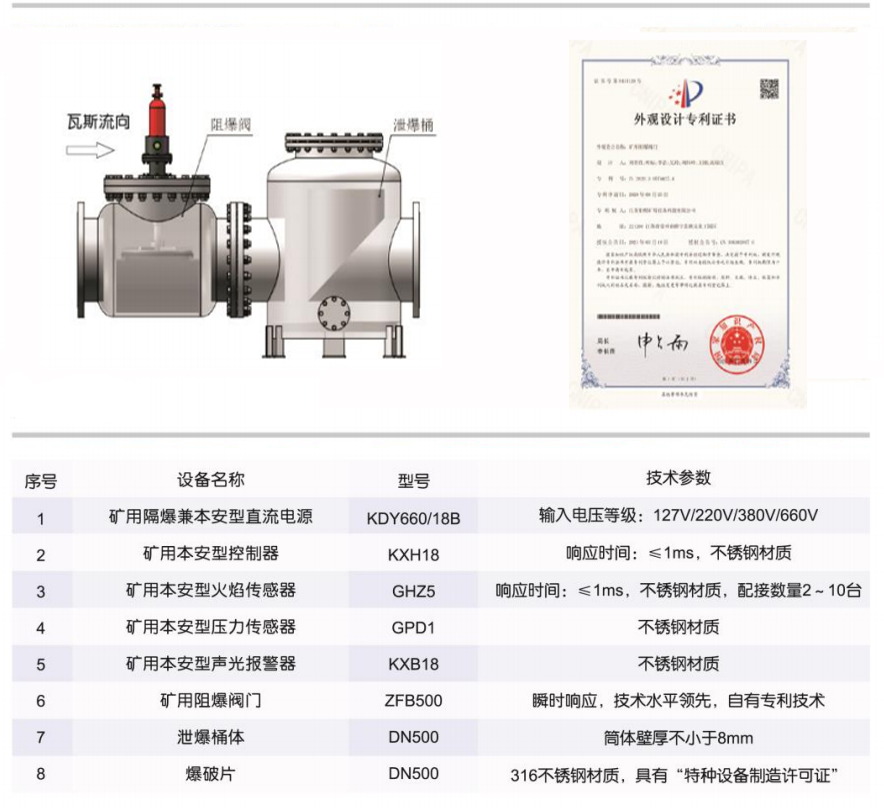

1、安保设施段:第一级水封阻火泄爆装置、第二级自动喷粉抑爆装置、第三级自动阻爆装置,其安装位置如图所示。

2、监控用火焰、压力传感器安装在支管上脱水器的两侧,火焰传感器位于脱水器与发电机组之间,距离脱水器2m ~ 3m; 压力传感器位于脱水器与分管之间,距离脱水器1m ~ 2m。

3、水封阻火泄爆装置的安设位置距远端支管的距离(沿管道轴向)应小于30m,距离越短越好。

4、自动喷粉抑爆装置安设位置距离近的火焰传感器的距离(沿管道轴向)为40 ~ 50m,距离水封阻火泄爆装置越远越好;

5、自动阻爆装置距抑爆装置末端的距离不大于10m。

技术优势

矿用阻爆阀门由我公司自主设计研发,响应时间短,腔体对管道流速阻碍小,结构新颖、技术先进,已取得专利。

当瓦斯管道有爆炸火焰时,快开阀打开,喷射出惰性气体氮气作为驱动力,驱动密封阀板关闭,从而有效将阀体前后阻断,防止爆炸冲击波和火焰进一步传播。

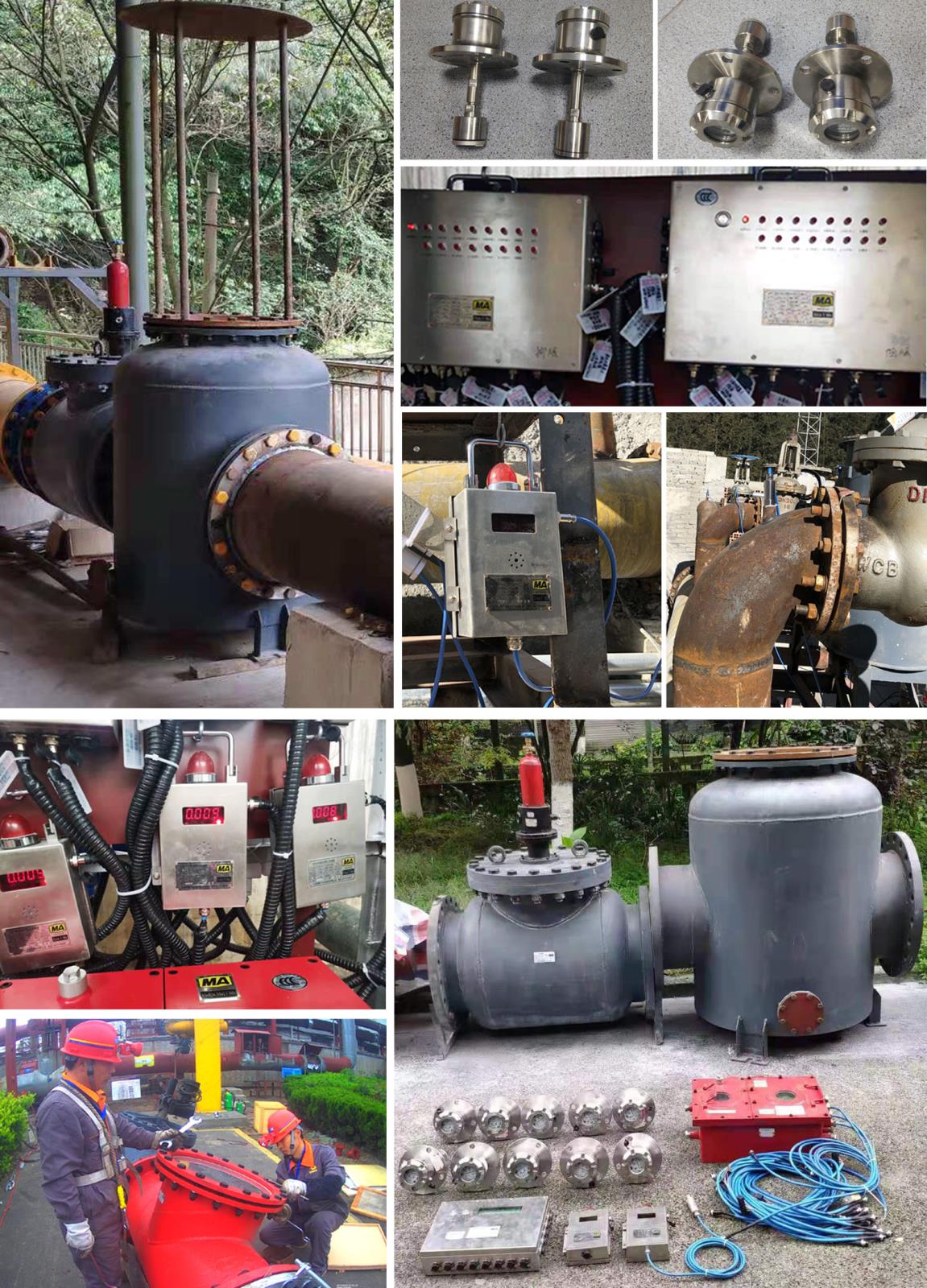

安装实例
